貝朗自動化廠家研發生產推出的雙頭線材折彎機，是針對金屬線材進行2D、3D以及雙頭線材折彎成型的全自動數控設備。

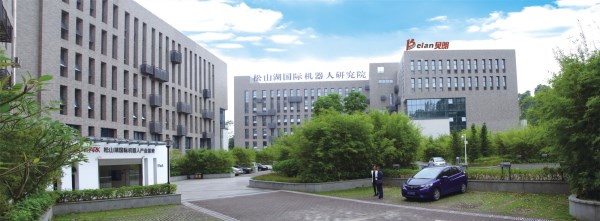

貝朗自動化外景

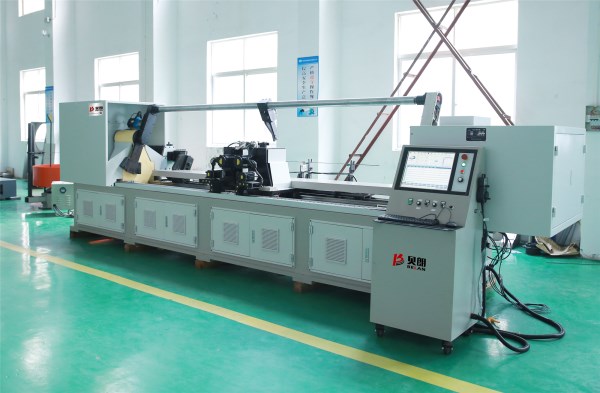

雙頭線材折彎機

◎雙頭線材折彎機BL-2T-12800主要功能和特點：

1、采用臺灣進口電腦控制系統和進口高速伺服電機；

2、電腦為中文、英文(可選)界面，易操作，定位準確，所有電機可同步或單獨運行；

3、設有精度檢測跟蹤裝置，如有不合格的產品能夠自動停機；

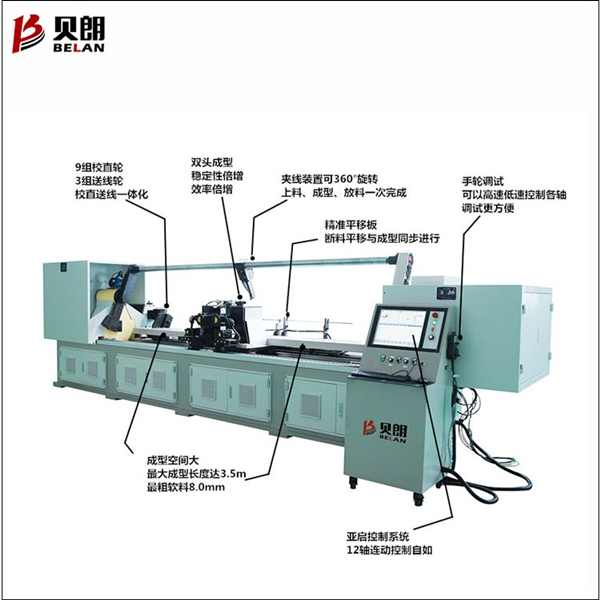

雙頭線材折彎機示意圖

4、根據熒光屏上的工作情況，可以隨時對產品的外徑角度進行修正；

5、機械具備自動潤滑供油設計，保證設備的長時間運行；

6、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松；

7、適用于生產：主要針對汽車零部件行業生產汽車座椅后排鋼絲、汽車2.0的發泡鋼絲、汽車雙蛇形簧；

以及折長形的四方框和各種對稱的或者不對稱長件鋼絲產品。比傳統單頭設備做長件產品明顯速度快，穩定性高。

◎雙頭線材折彎機主要技術參數：

型號（Model No.）	BL-2T-12400		BL-2T-12800
軸數 No. of Axis	12軸		12軸
加工線徑 input OD of Wire	硬料hard material Φ2.0 ～ φ4.0mm	軟料soft material Φ3.0 ～ φ6.0mm	硬料hard material Φ3.0 ～ φ6.0mm	軟料soft material Φ3.0 ～ φ8.0mm
送線輪數 No. of Feeding Round	3組		3組
送線軸伺服電機功率 Power of Wire Feeding Motor	5.5KW		3.5KW
(左/右)轉線電機功率 Power of Turning Motor	2.7KW		2.7KW
(左/右)折角電機功率 (left/right) Angle motor power	1.0KW		2.0KW
(左/右)平移電機功率 (left/right) shift motor power	1.5KW		2.7KW
(左/右)折角升降電機功率 Power of Angle Control Motor	1.0KW		1.0KW
平移電機功率 shift motor power	1.0KW		1.5KW
夾線旋轉功率 Rotary power of the clamp	1.0KW		2.0KW
切刀電機功率 Power of Wire Cuter Motor	1.0KW		1.0KW
送線精度 Wire feeding accuracy	300mm±0.1		300mm±0.1
展開長度 Maximum expanded length	1000.0mm		3600.0mm
機器重量 Weight of Machine	3800KG		5500KG
輸入電源 Input Power	380V/50HZ/3PH		380V/50HZ/3PH
機器尺寸（長度X寬度X高度） Size of Machine	3000mm X 1500mm X 1600mm		8000mm X 1500mm X 1600mm

◎下面圖表是雙頭線材折彎機配置詳情：

配件名稱 Part name	品牌產地 Brand origin
伺服電機、編碼器Servo motor, encoder	SANYO
直線滑軌 Straight rail	臺灣上銀 Taiwan
開關電源 Switching power supply	臺灣明緯 Taiwan
熒光屏 Screen	臺灣猶大 Taiwan
變頻器 Frequency converter	臺灣臺達 Taiwan
數控系統 Numerical control system	臺灣益圖 Taiwan
軸承 Bearing	日本NSK Japan NSK
減速機 Reducer	德國牛卡特/臺灣品宏 Germany/Taiwan
機座材質 Base material	A3鋼料 A3 Steel
鍵盤 keyboard	羅技 Luoji
電腦主板 Motherboard	臺灣 Taiwan
滾珠絲桿 Ball screw rod	臺灣上銀 Taiwan
